真空法兰尺寸与兼容性查询
查 KF / ISO-K / ISO-F / CF 的公称通径、法兰外径与接口内径；判断两个接口能否直连、需要什么转接件，以及整套系统被哪一端的密封条件限制。数据逐条标注公开来源，可下载复用。
1 · 尺寸查询
按系列与 DN 查尺寸、配套件与密封建议2 · 连接兼容性检查
选两端接口，判断直连 / 转接 / 不可直连3 · 参考数据与下载

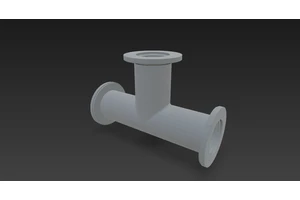

以下表格为静态内容，可直接引用；来源见每行标注KF / ISO-KF 法兰尺寸 KF flange dimensions
| DN | 法兰外径 A (mm) | 接口内径 B (mm) | ISO 优先尺寸 | 来源 |
|---|---|---|---|---|
| 10 | 30.0 | 12.2 | 是 | Ideal Vacuum Fittings PDF |
| 16 | 30.0 | 17.2 | 是 | Ideal Vacuum Fittings PDF |
| 20 | 40.0 | 17.0 | 否 | Finemech (DIN 28403) |
| 25 | 40.0 | 26.2 | 是 | Ideal Vacuum Fittings PDF |
| 32 | 55.0 | 34.0 | 否 | Finemech (DIN 28403) |
| 40 | 55.0 | 41.2 | 是 | Ideal Vacuum Fittings PDF |
| 50 | 75.0 | 52.3 | 是 | Ideal Vacuum Fittings PDF |
DN20 / DN32 为非优选尺寸，各厂商目录差异较大，请务必复核。数据来源：ISO 2861:2020 / DIN 28403 及公开产品目录。

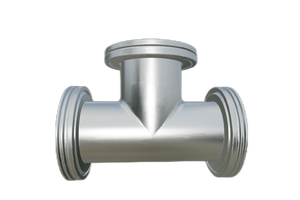

ISO-K / ISO-F 法兰尺寸 ISO flange dimensions
| DN | 法兰外径 (mm) | 通径参考 (mm) | 卡爪数 | 来源 |
|---|---|---|---|---|
| 63 | 95 | 70 | 4 | Finemech (DIN 28404) |
| 80 | 110 | — | — | Vacuum flange 技术条目 |
| 100 | 130 | 102 | 8 | Finemech (DIN 28404) |
| 160 | 180 | 153 | 8 | Finemech (DIN 28404) |
| 200 | 240 | 213 | 12 | Finemech (DIN 28404) |
| 250 | 290 | 261 | 12 | Finemech (DIN 28404) |
| 320 | 370 | 318 | 12 | Finemech (DIN 28404) |
| 400 | 450 | 400 | 16 | Finemech (DIN 28404) |
| 500 | 550 | 501 | 16 | Finemech (DIN 28404) |
| 630 | 690 | 630 | 20 | Finemech (DIN 28404) |
ISO-K（卡钳）与 ISO-F（螺栓）共用同一尺寸序列，仅紧固方式不同；两者可用合适的耦合法兰互连。依据 ISO 1609 / DIN 28404。「—」表示公开来源未收录，不是 0。
适用标准

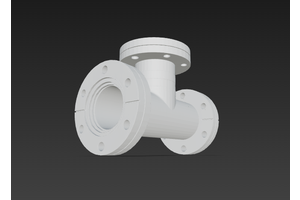

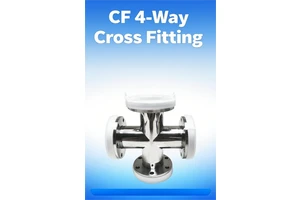

| 标准 | 适用范围 |
|---|---|
| ISO 2861:2020 | KF / ISO-KF 快卸法兰尺寸 |
| DIN 28403 | KF 小法兰尺寸（德国标准） |
| ISO 1609 | ISO-K / ISO-F 法兰尺寸 |
| DIN 28404 | ISO 法兰尺寸（德国标准） |
| ISO 3669:2017 | CF / ConFlat 可烘烤法兰 |
密封材质与温区
| 材质 | 典型温区 | 可重复使用 |
|---|---|---|
| NBR / Buna-N | -20 ~ 100 °C | 是 |
| FKM / Viton | -20 ~ 200 °C | 是 |
| FFKM / Kalrez | — | 是 |
| OFHC 无氧铜垫 (CF) | -200 ~ 450 °C | 否 |
FKM 烘烤上限公开口径有 150°C 与 200°C 两种，取严者并以供应商数据表为准。FFKM 数值向厂商索取。
压力单位换算基准
| 单位 | 换算为 Pa |
|---|---|
| Pa | 1 |
| mbar | 100 |
| kPa | 1000 |
| Torr | 133.322368 |
| atm | 101325 |
| psi | 6894.757293 |
1 bar = 1000 mbar = 100 kPa ≈ 750.062 Torr ≈ 14.5038 psi；1 atm = 760 Torr = 1013.25 mbar。
典型指标（注意区分漏率与极限真空）
| 指标 | 公开参考值 |
|---|---|
| KF / ISO 弹性体密封典型漏率 | 1 × 10⁻⁹ mbar·L/s |
| 弹性体密封典型使用温区 | -20 ~ 150 °C |
| 铜垫金属密封典型使用温区 | -200 ~ 450 °C |
| 公开目录真空范围（弹性体 / 铜垫） | ≥ 10⁻⁸ / ≥ 10⁻¹² Torr |
漏率（mbar·L/s）与极限真空（Torr）是不同量，不可互换比较。
数据下载与嵌入
整份数据以 CC BY 4.0 开放，可下载 JSON / CSV，或用 iframe 嵌入你自己的站点。保留来源标注即可。
